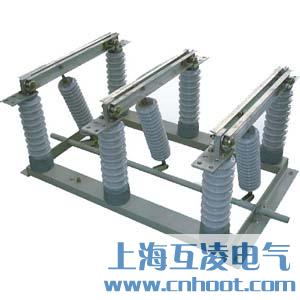

GN2-40.5隔離開關

產品名稱：GN2-40.5隔離開關
型號：GN2-40.5
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

概述

GN2-40.5戶內高壓交流隔離開關是三相交流高壓電器設備,用于額定電壓40.5kV、額定頻率50Hz或60Hz的交流電力系統中，供高壓線路在無載荷情況下進行換接，以及對被檢修的高壓母線、斷路器等高壓電氣設備與帶電的高壓線路進行電氣隔離或聯通之用。

結構特點

該隔離開關為三相聯動式，由底架、轉軸及聯動板、支柱絕緣子、導電閘刀幾靜觸頭等部分組成。轉軸裝在底架上，軸上焊有聯動版，通過拉桿絕緣子與閘刀相連。轉軸兩端伸出底架，其任何一端均可與操作機構相連進行分、合閘。本系列隔離開關可以水平、垂直或傾斜安裝。

主要技術參數表

項目	單位	數據
額定電壓	KV	10	20	35
額定電流	A	1000、2000、3000	400	400、600、1000
額定峰值耐受電流	KA	80、85、100	50	52、64、70
額定短時耐受電流	KA	40、51、70	14	14、25、72.5
額定短時持續時間	S	5

外形安裝尺寸

主要產品：GN2-40.5/400-12.5、GN2-40.5/630-20、GN2-40.5/1250-31.5、GN2-40.5/1600-40、GN2-40.5/2000-40

產品名稱：
GN2-40.5隔離開關

型號：
GN2-40.5

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
地址：http://www.huangchienglish.com/GN2-40.5-88.html
